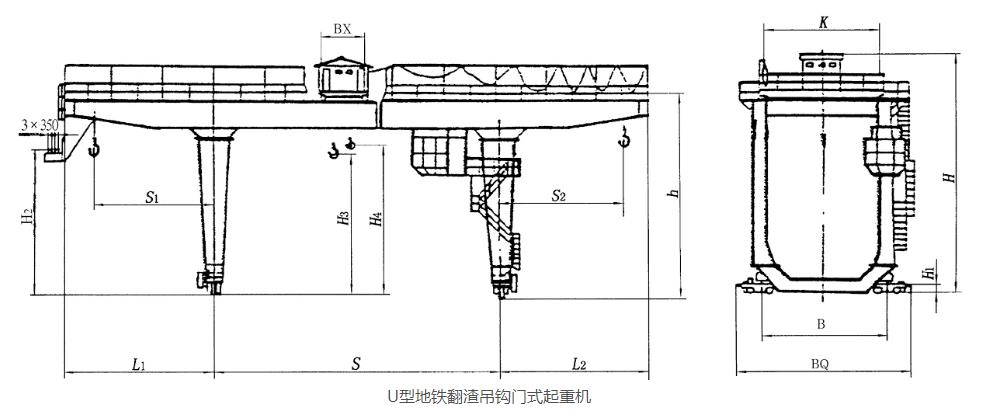

結構組成：由門架、小車、大車運行機構、司機室及電氣設備等組成。其中小車裝有起升機構、小車運行機構及液壓翻轉機構。根據倒土方向的不同，支腿結構形式分 A 型和 U 型兩種形式。

工作原理：翻渣機構利用四連桿工作原理輔助主起升機構吊具及渣斗完成翻渣工作。先將渣斗吊裝到吊具上，提升渣斗后讓油缸收回，使掛鉤前移至渣斗下掛點下部，再下降渣斗讓其翻轉凸頭落到翻渣掛鉤上，吊具帶動渣斗繼續下落實現傾倒。渣土傾倒后，起升吊具使渣斗脫離掛鉤，油缸伸出讓掛鉤離開渣斗底部，最后下降渣斗到裝渣位置，進入下一個工作循環。

技術參數：起重量通常在 16-75 噸之間，最大起升高度可達 16.5 米，電源一般為三相交流 380V、50Hz。小車運行速度和大車運行速度根據型號不同有所差異，常見的運行速度范圍在 2-30m/min，工作級別多為 M6。

產品特點：

過腿空間大：U 型結構使得支腿豎直，過腿空間大，可起吊大尺寸重物經過支腿，適合吊運體積較大的物品。

穩定性好：大車基距大，結構穩定性強，承載能力高，能可靠地完成渣土吊運任務。

自動翻渣高效：配備專門的液壓翻轉機構或翻渣掛鉤等裝置，可實現自動翻渣，提高了地鐵施工中渣土的吊運和傾倒效率，減少了人工操作，降低安*隱患。

適用場景：主要用于地鐵、隧道施工過程中，將盾構機等挖掘設備挖出的渣土從隧道內吊運至地面，并進行傾倒，也可用于吊運管片及其它物料
